4.Übung Konfigurieren von IPv6-Adressen

Heute machen wir die Übungen 7.2.4.9 / 7.3.2.5.

7.2.4.9

In der Übung 7.2.4.9 geht es um die Konfiguration von IPv6-Adressen.

As erstes muss man dafür sorgen, dass der Router IPv6-Adressen weiterleitet. Der folgende Befehl sorgt dafür:

R1(config)# ipv6 unicast-routing

Im nächsten Schritt werden die Schnittstellen vom Router mithilfe der oben stehenden Routing Tabelle konfiguriert. Dafür werden die grundlegenden Befehle für IPv6 erweitert:

R1>ena

R1#conf t
R1(config)#int gi0/0
R1(config-if)#ipv6 address 2001:DB8:1:1::1/64
R1(config-if)#ipv6 address FE80::1 link-local
R1(config-if)#no shutdown

R1(config-if)#exit

Dies wird mit den anderen Schnittstellen wiederholt.

Als nächstes wird der Accounting Server konfiguriert. Dazu klickt man auf den Accounting Server und geht unter dem Desktop-Reiter auf "IP-Configuration". Dort muss die IPv6 Adresse, sowie die Link-Local Adresse eingegeben werden.

Dies wird bei CAD-Server, Sales, Billings,Design und Engineering wiederholt.

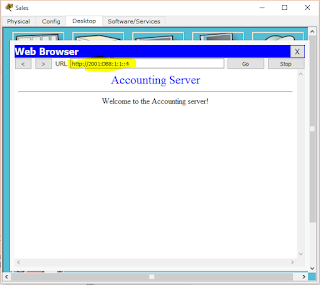

Im nächsten Schritt muss man von Sales die Accounting- und die CAD-Website ansprechen. Dazu geht man unter dem Desktop-Reiter in den Webbrowser und gibt die IPv6 Adresse der Server ein.

Zum Schluss pingt man noch den ISP an. Dazu geht man auf dem Desktop unter Command Promt und gibt folgenden Befehl ein.

PC> ping 2001:DB8:1:A001::1

Damit ist diese Übung beendet.

7.3.2.5

In der Übung 7.3.2.5 geht es um das verifizieren von IPv4-und IPv6-Adressen.

Als aller ersten Schritt ist die unten stehende Adressen-Tabelle mithilfe von "ipconfig /all" und "ipv6config /all" für PC1 und PC2 zu vervollständigen. Dazu geht man im PC1 und im PC2 unter Desktop-Reiter auf Command Prompt und gibt die oben stehenden Befehle ein. Die IPv4 und IPv6 Adressen sind dann in der Tabelle einzutragen.

Als nächstes überprüft man die Konnektivität zwischen den PCs. Dazu benutzt man den "ping"-Befehl, welcher ebenfalls unter Command Promt eingegeben werden muss.

PC1 auf PC2 mit IPv4:

PC2 auf PC1 mit IPv4:

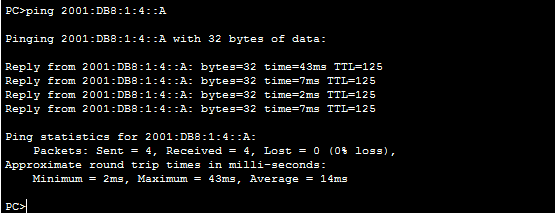

PC1 auf PC2 mit IPv6:

PC2 auf PC1 mit IPv6:

Zum Schluss muss man noch die einzelnen Routen zwischen den Computern mit "tracert" verfolgen.

Dies ist ebenfalls mit Command Prompt durchzuführen.

Route von PC1 auf PC2 mit IPv4:

Route von PC2 auf PC1 mit IPv6:

Damit ist diese Übung beendet.
