2. Übung Identifizieren von IPv4 Addressen

Heute führten wir die Übung 7.1.4.9 von CISCO durch, wobei es um IPv4 Adressen geht.

Subnetzmaske und Netzwerkadressen:

Die SNM wird mithilfe des Suffixes ermittelt: 172.16.117.77/20 Suffix

Das Suffix zeigt den Netzwerkanteil der Adresse an. /20 sind 20 Bit Netzwerkanteil

Die SNM wäre dann 11111111.11111111.11110000.00000000 (Binär) → 255.255.240.0 (Dezimal)

Die Netzwerkadresse wird mithilfe der angegebenen Adresse und der SNM berechnet.

Die gegebene Adresse und die SNM werden miteinander UND-Verknüpft.

172.16.117.77/20 → 01111111.00010000.01110101.01010101

255.255.240.0      → 11111111.11111111.11110000.00000000

UND-Verknüpft  → 01111111.00010000.01110000.00000000 → Netzwerkadresse:172.16.112.0

Host- und Broadcastadressen:

First Host Address (erster möglicher Host):

Bsp: 172.16.117.77/20

Netzwerk: 01111111.00010000.01110000.00000000 → 172.16.112.0
First Host Address: 01111111.00010000.01110000.00000001 → 172.16.112.1


Last Host Address (letzer möglicher Host):

Last Host Address: 01111111.00010000.01111111.11111110 → 172.16.127.254

Mit der Broadcast Address sendet man an alle Hosts eine Nachricht. Bei dieser sind alle Host Bits auf 1 gesetzt.

Broadcast Address: 011111111.00010000.01111111,11111111 → 172.16.127.255

Adresstypen:

Anhand der IP-Adressen und der Subnetzmaske lassen sich die Hostbits bestimmen. Man erkennt an den ersten Bits, ob es sich um eine Multicast Adresse handelt.

Private bzw. Public Adressen:

Die Privaten Adressen ergeben sich aus dem veralteten Klassensystem von IPv4.

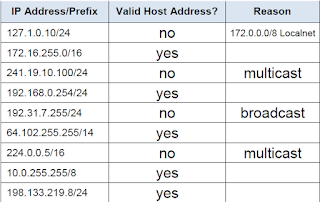

Zulässige Hostadressen:

Verwendung von IPv4:

IPv4 wird noch immer verwendet, da es noch genug Geräte gibt, die nicht mit IPv6 kompatibel sind.
