6. Übung Subnetten und VLSM

Heute machen wir die Übungen 8.1.4.7 und 8.2.1.4

8.1.4.7

In dieser Übung geht es um das Subnetten.

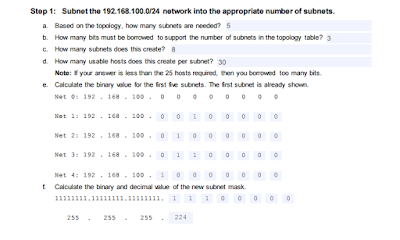

Als erstes sind folgende Fragen auszufüllen:

Im nächsten Schritt muss von allen Subnetzen die Adresse, der erste und letzte Host, sowie die Broadcast Adresse angegeben werden.

Jetzt muss die Adressen-Tabelle nach folgenden Vorgaben ausgefüllt werden:

Anschließend müssen noch die IP-Adressen für die R1 LAN Interfaces, den S3 und PC4 konfiguriert werden(Um einen Default-Gateway zu konfigurieren, muss der Befehl ip default-gateway <IP-Adresse> in der Config Ebene gesetzt werden). Zum Schluss soll noch die Verbindung durch anpingen überprüft werden.

Damit ist diese Übung beendet.

8.2.1.4

In dieser Übung geht es um Variable Length Subnet Masking (VLSM).

Es sind mehrere Subnetze zu erstellen und die oben stehende Adressen Tabelle auszufüllen.

Beim Subnetting ist darauf zu achten, dass im Netzbereich keine Lücken entstehen und sich die einzelnen Netze nicht überlappen. Deswegen fängt man mit dem größten Subnetz an, welches hier ASW-4 wäre.

ASW-4: 60 Hosts → 6 Bit → 2^6 - 2 → 60 mögliche Hosts

ASW-2: 30 Hosts → 5 Bit → 2^5 - 2 → 30 mögliche Hosts

ASW-1: 14 Hosts → 4 Bit → 2^4 - 2 → 14 mögliche Hosts

ASW-3: 6 Hosts → 3 Bit → 2^3 - 2 → 6 mögliche Hosts

Building1-Building2 → 2Bit →2^2 -2 → 2 mögliche Hosts

Mit diesen Informationen ist die folgende Subnet-Tabelle auszufüllen:

Zum Schluss sind noch die LAN-Interfaces des Building1 Routers zu konfigurieren, sowie die Verbindung durch anpingen zu überprüfen.

Damit ist diese Übung beendet.
